ЗАДВИЖКИ ШИБЕРНЫЕ
с эластомерными манжетами закрытым и открытым шибером

DN 150…1000 мм, PN 0,1…1,6 Мпа

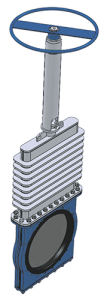

Задвижки шиберные с эластомерными манжетами закрытым и открытым шибером
  • Задвижки шиберные предназначены для работы в качестве запорного устройства (без дросселирования) на трубопроводах транспортирующих сильно загрязненные жидкие и вязкие среды нейтральные к материалам основных деталей задвижки.
  • Изготавливаются по техническим условиям, стандартам ГОСТ, ДСТУ, ГОСТ Р и конструкторской документации.
  • Имеют сертификаты соответствия требованиям Технического регламента РФ о безопасности машин и оборудования.
  • Каждая задвижка проходит контроль качества и испытания.

Особенности конструкции

  • Быстрозаменяемые эластомерные манжеты обеспечивают легкое обслуживание и ремонт изделия.
  • Эластомерная манжета является одновременно и межфланцевым уплотнением, что исключает необходимость применения дополнительных прокладок при монтаже на трубопроводе.
  • Вторичное уплотнение сальникового типа.
  • Эластомерные манжеты обеспечивают отсутствие контакта металлических частей корпуса шиберной задвижки с рабочей средой в открытом и закрытом положении.
  • В открытом состоянии обеспечение беспрепятственного потока исключает турбуленцию, снижает перепады давления в задвижке.
  • Конструкция задвижки обеспечивает перекрытие потока в обе стороны.
  • В задвижке отсутствуют полости где скапливаются твердые частицы, которые могут мешать полному закрытию шибера.
  • Конструкция рамы легко адаптируется под пневмоцилиндр, конический зубчатый редуктор и электропривод.

Общее применение

Нефтегазовая промышленность

Теплоэнергетическая промышленность

Целлюлозно-бумажная промышленность

Химическая промышленность

Горная промышленность

Описание

Задвижки шиберные с эластомерными манжетами закрытым и открытым шибером

Задвижки шиберные с эластомерными манжетами предназначены для работы в качестве запорного устройства (без дросселирования) на трубопроводах, транспортирующих сильно загрязненные жидкие и вязкие среды нейтральные к материалам основных деталей задвижки.

Часто имеют табличное значение «ЗШ».

Затворы шиберные применяются на предприятиях горной промышленности, целлюлозно-бумажной промышленности, электроэнергетики, химической промышленности и на многих других предприятиях России.

На нашем заводе производятся шиберные затворы (задвижки) с условным проходом от Ду150 до Ду1000 и давление от PN0,1Мпа до PN1,6Мпа.

Производимые нами шиберные затворы являются двухсторонними, перекрывают поток в обе стороны, благодаря конструкции с двойным седлом.

Задвижки шиберные с эластомерными манжетами изготавливаются в закрытом и открытом исполнении.

В закрытом исполнении шиберный затвор имеет ребра жесткости для усиления конструкции – это особенно актуально на затворах большого диаметра.

Шток в ножевой задвижке скрыт защитным кожухом, он защищает шток и нож от воздействия окружающей среды, пыли и грязи, что позволяет добиться более долгой и надежной эксплуатации нашего шиберного затвора.

Характерным преимуществом шиберных затворов, является небольшая строительная длинна.

Благодаря эластомерной манжете, отпадает необходимость в прокладках при монтаже непосредственно на трубопроводе, так как данная манжета служит межфланцевым уплотнение на затворе шиберном производства завода Адмирал.

Конструкция задвижки шиберной позволяет осуществлять полное закрытие и надежное перекрытия среды, благодаря отсутствию полостей, где твердые частицы могли бы скапливаться.

В задвижке шиберной отсутствуют полости, где скапливаются твердые частицы, которые могут мешать полному закрытию шибера.

Задвижки ножевые с эластомерными манжетами предназначены мот быть исполнены в разных климатических исполнениях из разных сталей (ст20, ст09г2с, 08Х18Н10Т — AISI 321, 08Х18Н10 — AISI 304).

По способу присоединения могут быть фланцевыми, межфланцевыми и по особым запросам под приварку.

Затворы (задвижки) шиберные производятся в соответствии с техническими условиями и требованиями.

Имеют сертификаты соответствия требованиям Технического регламента РФ о безопасности машин и оборудования. Каждая задвижка проходит контроль качества и испытания.

По всем дополнительным вопросам обращайтесь в офис нашей компании по телефону 8(499) 707-77-13,
и на E-mail: admiral.arma@mail.ru

Технические характеристики

Условный проход, DN 150…1000 мм
Номинальное давление, PN 0,1…1,6 Мпа
Класс герметичности по ГОСТ 9544-2005 А, В, С, D
Температура рабочей среды от +700С (до +1500С по отдельной заявке)
Присоединение к трубопроводу фланцевое по ГОСТ Р 54432-2011
Гарантийная наработка 500 циклов
Гарантийный срок эксплуатации 12 месяцев со дня ввода в эксплуатацию, но не более 18 месяцев со дня отгрузки с предприятия-изготовителя
Задвижки шиберные с эластомерными манжетами закрытым и открытым шибером
Задвижки шиберные с эластомерными манжетами закрытым и открытым шибером

Основные размеры и параметры

Таблица фигур DN, PN, Н, L, Масса, кг*
мм МПа мм мм
Задвижка шиберная с открытым шибером 150 1,6 1290 70
Задвижка шиберная с открытым шибером 200 1,6 1555 70
Задвижка шиберная с открытым шибером 250 1,6 1765 80
Задвижка шиберная с открытым шибером 300 1,6 1930 80
Задвижка шиберная с открытым шибером 350 1,6 2110 98
Задвижка шиберная с открытым шибером 400 1,6 2340 98 330
Задвижка шиберная с открытым шибером 450 1,6 2470 98
Задвижка шиберная с открытым шибером 500 1,6 2950 102 420
Задвижка шиберная с открытым шибером 600 1,6 3070 102
Задвижка шиберная с открытым шибером 700 1,6 3280 120
Задвижка шиберная с открытым шибером 800 1,6 3610 120
Задвижка шиберная с открытым шибером 900 1,6 3910 120
Задвижка шиберная с открытым шибером 1000 1,6 4315 140
Таблица фигур DN, PN, Н, L, Масса, кг*
мм МПа мм мм
Задвижка шиберная с закрытым шибером 150 1 990 70
Задвижка шиберная с закрытым шибером 200 1 1155 80
Задвижка шиберная с закрытым шибером 250 1 1320 80
Задвижка шиберная с закрытым шибером 300 1 1470 90
Задвижка шиберная с закрытым шибером 350 1 1650 90
Задвижка шиберная с закрытым шибером 400 1 1845 90
Задвижка шиберная с закрытым шибером 450 0,6 1995 102
Задвижка шиберная с закрытым шибером 500 0,6 2215 102 230
Задвижка шиберная с закрытым шибером 600 0,6 2415 102 280
Задвижка шиберная с закрытым шибером 700 0,6 2730 120
Задвижка шиберная с закрытым шибером 800 0,6 3120 120
Задвижка шиберная с закрытым шибером 900 0,6 3345 140
Задвижка шиберная с закрытым шибером 1000 0,6 3650 140
