ЗАДВИЖКИ ШТАМПОСВАРНЫЕ
двухдисковые в цилиндрическом корпусе

DN400…1200 мм, PN 1,6…2,5 Мпа
Задвижки штампосварные двухдисковые в цилиндрическом корпусе
  • т/ф 30с507нж, 30с907нж, 30нж507нж, 30нж907нж
  • Задвижки цилиндрические предназначены для работы в качестве запорного устройства на трубопроводах транспортирующих различные жидкие и газообразные среды нейтральные к материалам основных деталей.
  • Изготавливаются по техническим условиям, стандартам ГОСТ, ДСТУ, ГОСТ Р и конструкторской документации.
  • Имеют сертификаты соответствия требованиям Технического регламента РФ о безопасности машин и оборудования.
  • Каждая задвижка проходит контроль качества и испытания.

Особенности конструкции

  • Цилиндрическая конструкция корпуса обеспечивает надежную эксплуатацию задвижки на трубопроводах высокого давления.
  • Клин двухдисковый самоустанавливающийся способствует стабильным показателям высокой герметичности и повышенной ремонтопригодности.
  • Конструкция задвижки с невыдвижным шпинделем имеет меньшую высоту в сравнении с конструкцией задвижки с выдвижным шпинделем.
  • Полнопроходность задвижки обеспечивает возможность прохождения через нее очистных и диагностирующих устройств.
  • Ограничительная гайка на конце шпинделя предохраняет задвижку от чрезмерной нагрузки при неправильной настройке электропривода.
  • Ходовая гайка из бронзы расположена вне рабочей камеры, что увеличивает ее срок эксплуатации.
  • Подшипники качения в подшипниковом узле снижают усилия на приводе.
  • В нержавеющем исполнении задвижки бокововые и соединительные (корпус-крышка) фланцы выполнены стальными с коррозионно-изностойкой наплавкой уплотнительных поверхностей, для защиты от воздействия рабочей среды.

Общее применение

Водопроводное хозяйство

Электроэнергетика

Нефтегазопроводы

Химические производства.

Теплоснабжение

Описание

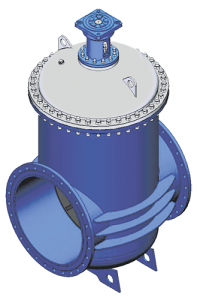

Задвижки штампосварные двухдисковые в цилиндрическом корпусе

Еще одним чуть менее распространённым видом трубопроводной арматуры являются задвижки штампосварные двухдисковые в цилиндрическом корпусе.

Наше предприятия изготавливает данные задвижки от 400 диаметра Ду400, до 1200 диаметра Ду1200 с давлением от 1,6Мпа до 2,5Мпа.

Табличное обозначение у задвижек двухдисковых в цилиндрическом корпусе — 30с507нж, 30с907нж, 30нж507нж, 30нж907нж.

По способу присоединения к трубопроводу задвижки цилиндрические бывают фланцевыми и под приварку.

Благодаря тому, что задвижки 30с507нж, 30с907нж возможно использовать на трубопровода с относительно высоким давлением, их используют в химическом производстве, теплоснабжении, электроэнергетике и в нефтегазопроводах.

На задвижках 507 серии используется самоустанавливающийся двухдисковый клин, что позволяет использовать задвижки 30лс507нж, 30лс907нж, 30с507нж, 30с907нж, 30нж507нж, 30нж907нж на трубопроводах с повышенными требованиями к герметичности.

Задвижки 30нж507нж, 30нж907нж, 30лс507нж, 30лс907нж, 30с507нж, 30с907нж являются полнопроходными, что обеспечивает возможность прохождения через нее очистных и диагностирующих устройств.

Преимущество работы с нами является наша мобильность и готовность отвечать всем требованиям и запросам наших потребителей.

Задвижки штампосварные двухдисковые в цилиндрическом корпусе в зависимости от потребностей и требований заказчика могут быть исполнены с выдвижным и невыдвижным клином.

Для наибольшей надежности задвижки изготавливаются с коррозионностойкой, износостойкой наплавкой корпуса и диска.

Для заказа задвижек штампосварных двухдисковых в цилиндрическом корпусе необходимо указать условный проход, номинальной давление, температуру рабочей среды, рабочую среду, способ управления, а также необходимы ли вам ответные фланцы с крепежом и прокладками.

Технические характеристики

Условный проход, DN 800.2200 мм
Номинальное давление, PN 0,1.1,0 Мпа
Класс герметичности по ГОСТ 9544-2005 А, B, C, D
Присоединение к трубопроводу фланцевое по ГОСТ Р 54432-2011 или под приварку
Гарантийная наработка 500 циклов
Гарантийный срок эксплуатации 12 месяцев со дня ввода в эксплуатацию, но не более 18 месяцев со дня отгрузки с предприятия-изготовителя
Задвижки штампосварные двухдисковые в цилиндрическом корпусе
Задвижки штампосварные двухдисковые в цилиндрическом корпусе

Галерея

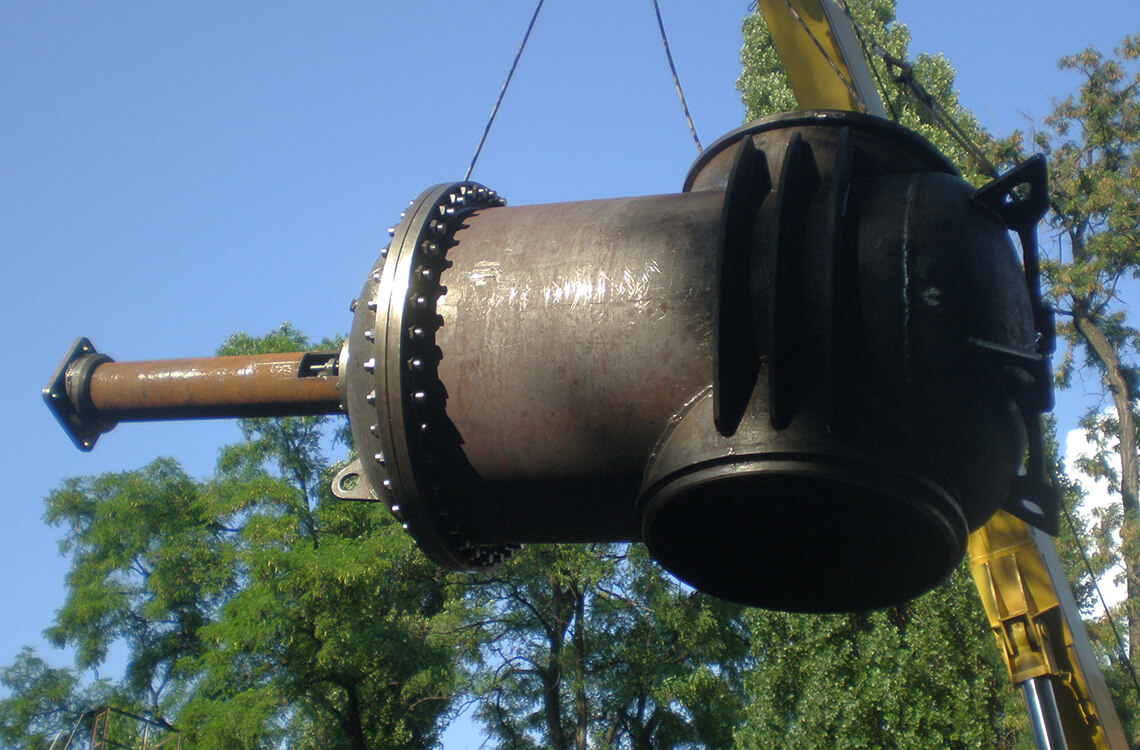

  • Задвижка штампосварная 30с507нж, 30с907нж

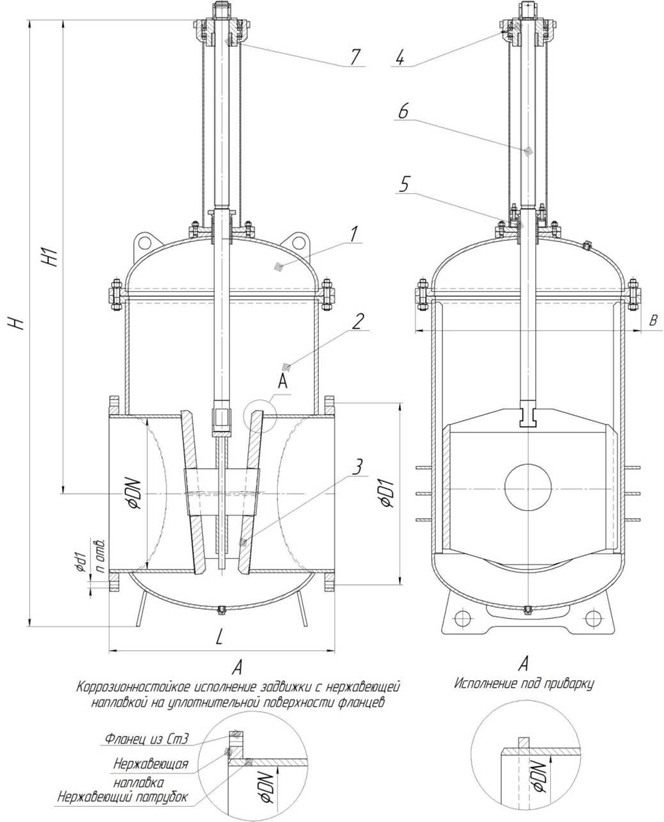

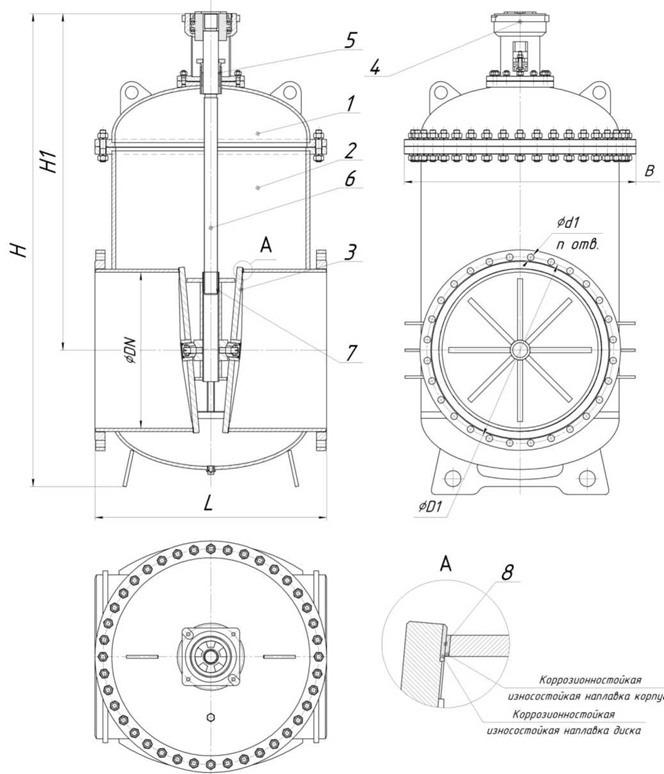

Основные размеры и параметры

Таблица фигур DN, PN, Н, L, Масса, кг*
мм МПа мм мм
30c525нж, 30нж525нж 30с925нж, 30нж925нж 800 0,25 2270 470
30с547нж, 30нж547нж 30с947нж, 30нж947нж 0,4 2270 470
30с530нж, 30нж530нж 30с930нж, 30нж930нж 0,6 2270 470
30с530нж, 30нж530нж 30с930нж, 30нж930нж 1 2340 580
Таблица фигур DN, PN, Н, L, Масса, кг*
мм МПа мм мм
30c525нж, 30нж525нж 30с925нж, 30нж925нж 1000 0,25 2670 550
30с547нж, 30нж547нж 30с947нж, 30нж947нж 0,4 2670 550
30с530нж, 30нж530нж 30с930нж, 30нж930нж 0,6 2670 550
30с530нж, 30нж530нж 30с930нж, 30нж930нж 1 2624 660 1820
Таблица фигур DN, PN, Н, L, Масса, кг*
мм МПа мм мм
30c525нж, 30нж525нж 30с925нж, 30нж925нж 1200 0,25 3070 700 2050
30с547нж, 30нж547нж 30с947нж, 30нж947нж 0,4 3120 700
30с530нж, 30нж530нж 30с930нж, 30нж930нж 0,6 3120 700
30с530нж, 30нж530нж 30с930нж, 30нж930нж 1 3230 700
Таблица фигур DN, PN, Н, L, Масса, кг*
мм МПа мм мм
30c525нж, 30нж525нж 30с925нж, 30нж925нж 1300 0,25 3360 700
30с547нж, 30нж547нж 30с947нж, 30нж947нж 0,4 3360 700
30с530нж, 30нж530нж 30с930нж, 30нж930нж 0,6 3360 700
30с530нж, 30нж530нж 30с930нж, 30нж930нж 1 3360 700
Таблица фигур DN, PN, Н, L, Масса, кг*
мм МПа мм мм
30c525нж, 30нж525нж 30с925нж, 30нж925нж 1400 0,25 3470 710
30с547нж, 30нж547нж 30с947нж, 30нж947нж 0,4 3560 710
30с530нж, 30нж530нж 30с930нж, 30нж930нж 0,6 3560 710
30с530нж, 30нж530нж 30с930нж, 30нж930нж 1 3730 710 4700
Таблица фигур DN, PN, Н, L, Масса, кг*
мм МПа мм мм
30с525нж, 30нж525нж 30с925нж, 30нж925нж 1500 0,25 3930 900
30с547нж, 30нж547нж 30с947нж, 30нж947нж 0,4 3930 900
30с530нж, 30нж530нж 30с930нж, 30нж930нж 0,6 3930 900
30с530нж, 30нж530нж 30с930нж, 30нж930нж 1 4120 900
Таблица фигур DN, PN, Н, L, Масса, кг*
мм МПа мм мм
30с525нж, 30нж525нж 30с925нж, 30нж925нж 1600 0,25 3990 1000
30с547нж, 30нж547нж 30с947нж, 30нж947нж 0,4 4060 1000
30с530нж, 30нж530нж 30с930нж, 30нж930нж 0,6 4060 1000
30с530нж, 30нж530нж 30с930нж, 30нж930нж 1 4250 1000
Таблица фигур DN, PN, Н, L, Масса, кг*
мм МПа мм мм
30с911нж, 30нж911нж 1800 0,1 4390 1250
30с925нж, 30нж925нж 0,25 4390 1250
30с947нж, 30нж947нж 0,4 4510 1250
30с930нж, 30нж930нж 0,6 4510 1250
Таблица фигур DN, PN, Н, L, Масса, кг*
мм МПа мм мм
30с911нж, 30нж911нж 2000 0,1 4890 1500 8600
30с925нж, 30нж925нж 0,25 4890 1500
30с947нж, 30нж947нж 0,4 4950 1500
30с930нж, 30нж930нж 0,6 4950 1500
Таблица фигур DN, PN, Н, L, Масса, кг*
мм МПа мм мм
30с911нж, 30нж911нж 2200 0,1 5230 1750
30с925нж, 30нж925нж 0,25 5230 1750
30с947нж, 30нж947нж 0,4 5370 1750
30с930нж, 30нж930нж 0,6 4950 1500
